Armoire réseau à montage mural : types, guide de sélection et de comparaison

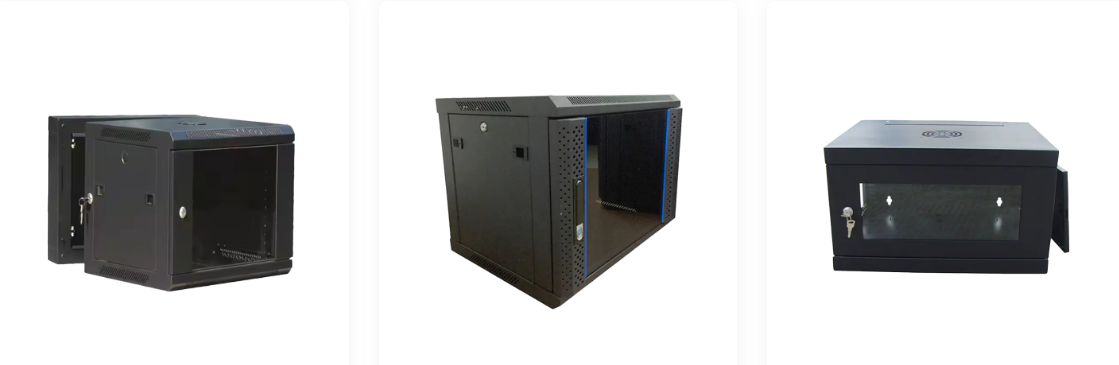

Types et caractéristiques courants

Les armoires réseau à montage mural sont généralement classées en fonction de la configuration des portes et de la profondeur du boîtier, qui affectent toutes deux l'accès aux équipements, la ventilation et le jeu de câblage que l'armoire peut accueillir. La sélection du bon type dépend de la fréquence d’accès à l’armoire et de la quantité d’équipement qu’elle doit abriter.

Le matériau des portes est une autre caractéristique distinctive, avec des portes en verre trempé couramment utilisées lorsque la surveillance visuelle des voyants d'état de l'équipement est utile, et des portes métalliques perforées ou pleines utilisées lorsque la circulation de l'air ou la sécurité physique est la priorité la plus élevée. La profondeur des armoires varie également considérablement, puisque les armoires peu profondes conviennent aux commutateurs et aux panneaux de brassage, tandis que des armoires plus profondes sont nécessaires pour accueillir des serveurs, des unités UPS ou des équipements avec un câblage arrière et des alimentations qui s'étendent plus vers l'arrière.

Structure et principe de fonctionnement

Une armoire réseau murale fonctionne en combinant un cadre fixe en acier ou en aluminium, des rails de montage standard de 19 pouces et un boîtier verrouillable pour maintenir l'équipement réseau en toute sécurité à une hauteur définie au-dessus du sol, tout en gérant le flux d'air et le routage des câbles dans un espace confiné. Les éléments structurels sont conçus pour fonctionner ensemble afin que l'équipement reste organisé, refroidi et protégé même dans un volume d'enceinte relativement petit.

La capacité des armoires est généralement décrite en unités de rack, ou U, avec des tailles de montage mural courantes allant d'environ 4U pour les installations très compactes jusqu'à 15U ou plus pour les armoires prenant en charge plusieurs périphériques actifs et panneaux de brassage. Étant donné que les armoires murales ont un volume interne plus petit que les racks au sol, la gestion thermique est une considération de conception plus critique. C'est pourquoi les ouvertures de ventilation, les dispositions de montage des ventilateurs et la profondeur de l'armoire doivent toutes être adaptées à la charge thermique attendue de l'équipement avant l'installation.

Scénarios de candidature et critères de sélection

Les armoires réseau murales sont utilisées dans les bureaux d'entreprise, les centres de transports publics, les locaux commerciaux, les points de distribution réseau et les armoires réseau résidentielles, la sélection étant principalement déterminée par le nombre et le type d'appareils à loger, l'espace mural disponible et la fréquence d'accès à l'armoire. La prise en compte de ces facteurs dès la phase de spécification évite des problèmes ultérieurs tels qu'un refroidissement inadéquat ou un espace de gestion des câbles insuffisant.

La capacité U est souvent le point de départ de la sélection, car elle détermine directement le nombre de commutateurs, de panneaux de brassage et d'autres dispositifs montés en rack qu'une armoire peut contenir, tout en laissant de la place pour une expansion future. Le graphique linéaire ci-dessous illustre un modèle général et représentatif de la manière dont la capacité requise de l'armoire a tendance à être liée à la complexité du réseau à mesure que le nombre d'appareils connectés sur un site augmente, ce qui constitue un contexte utile lors de la définition d'une armoire murale pour une installation nouvelle ou en expansion.

Avant de consulter le graphique, notez que les besoins réels en capacité varient selon la conception du site, le type d'équipement et la redondance planifiée. La ligne affichée représente donc un modèle de planification général plutôt qu'une formule fixe. L'axe horizontal représente un nombre croissant de périphériques réseau connectés sur un site, depuis une petite succursale jusqu'à un plus grand bureau distribué, tandis que l'axe vertical représente la tendance générale de la capacité U recommandée de l'armoire à mesure que le nombre de périphériques augmente. Cette ligne illustre pourquoi les très petits sites peuvent souvent être desservis par des armoires compactes, alors que les sites ayant des besoins de connectivité plus denses nécessitent généralement une augmentation de capacité bien avant que l'armoire ne soit physiquement pleine.

La tendance à la hausse de la ligne reflète la relation générale entre la densité des appareils et les besoins en capacité des armoires, mais la courbe n'est pas parfaitement linéaire, car la capacité recommandée a tendance à s'accélérer quelque peu à mesure qu'un site passe d'une petite succursale à un bureau plus dense de taille moyenne. En effet, les sites plus denses ajoutent généralement non seulement plus de commutateurs, mais également plus de panneaux de brassage, d'accessoires de gestion des câbles et parfois de petites unités UPS, qui consomment tous de l'espace U plus rapidement que ne le suggère le nombre d'appareils. Une petite succursale avec une poignée de postes de travail peut souvent être desservie confortablement par une armoire compacte de 6U à 9U, tandis qu'un bureau de taille moyenne avec beaucoup plus d'appareils connectés et plusieurs panneaux de brassage bénéficie généralement d'une configuration de 12U à 15U ou plus. Planifier une croissance à court terme est une raison pratique pour sélectionner une armoire avec une certaine capacité U de réserve plutôt que de la dimensionner exactement en fonction du nombre actuel d'appareils, car la mise à niveau ultérieure d'une armoire plus grande est plus perturbatrice que l'installation d'une capacité adéquate dès le départ. Il convient également de prendre en compte l'espace U consommé par les accessoires de gestion des câbles et les éventuelles unités de ventilation prévues, car ceux-ci réduisent la capacité effective disponible pour les équipements actifs. Les sites qui anticipent une expansion rapide, tels que de nouveaux développements commerciaux ou des bureaux d'entreprise en croissance, sont généralement mieux servis par une planification se situant à l'extrémité supérieure de la fourchette recommandée illustrée dans cette tendance. Ce type de conversation sur la planification des capacités est l'une des discussions les plus courantes entre les intégrateurs informatiques et un fabricant ou fournisseur d'armoires réseau murales au cours de la phase de spécification d'un projet.

Comparaison détaillée des armoires murales et au sol

Les armoires réseau à montage mural et au sol ont le même objectif général, à savoir loger et protéger les équipements montés en rack, mais elles diffèrent considérablement en termes de capacité, d'encombrement et d'adéquation aux différents types de sites. Comprendre ces différences aide les acheteurs à éviter de spécifier une armoire au sol sous-dimensionnée ou une unité murale surdimensionnée pour un site donné.

Au-delà du type global d'armoire, les performances de refroidissement dans différentes configurations de portes et de ventilation sont un autre facteur qui mérite d'être comparé directement, car il affecte la fiabilité des équipements dans les espaces clos. La carte thermique ci-dessous présente une comparaison générale et illustrative des performances relatives du flux d'air sur trois types de portes courants et trois configurations de ventilation, basée sur des principes d'ingénierie généraux plutôt que sur un ensemble de données de test spécifiques.

Avant d'examiner la carte thermique, il convient de noter que les performances thermiques réelles dépendent de la puissance calorifique de l'équipement, de la température ambiante de la pièce et des conditions d'installation. La grille ci-dessous doit donc être lue comme une comparaison relative générale plutôt que comme une spécification de refroidissement garantie pour une installation particulière. La grille compare les portes métalliques pleines, les portes métalliques perforées et les portes en verre trempé pour la ventilation passive, la ventilation assistée par un seul ventilateur et la ventilation assistée par deux ventilateurs, les ombres plus foncées représentant des performances de flux d'air relatives généralement plus élevées dans cette combinaison.

Le schéma général illustré dans la grille est que les portes métalliques perforées offrent systématiquement les performances de flux d'air relatif les plus élevées dans les trois configurations de ventilation, puisque le motif de perforation permet un échange d'air passif continu avant même l'ajout d'un ventilateur. Les portes en métal massif et en verre trempé affichent des performances relatives similaires, car toutes deux limitent le flux d'air passif aux ouvertures de ventilation dédiées intégrées dans le cadre de l'armoire plutôt qu'à la porte elle-même. Le passage d'une ventilation passive à un ventilateur unique produit une amélioration notable sur chaque type de porte, ce qui reflète la contribution du flux d'air actif par rapport à la seule convection naturelle dans une armoire murale fermée. L'ajout d'un deuxième ventilateur produit une amélioration supplémentaire, mais comparativement moindre, suggérant une diminution des rendements une fois que le flux d'air n'est plus le principal facteur limitant et que la charge thermique elle-même devient la variable la plus pertinente. Pour les armoires abritant des équipements à puissance calorifique plus élevée, tels que plusieurs interrupteurs actifs ou un petit UPS, l'association d'une porte perforée avec au moins l'assistance d'un seul ventilateur est un point de départ général raisonnable sur la base de cette comparaison. Pour les installations à faible puissance calorifique, comme un petit panneau de brassage et un seul interrupteur, une ventilation passive avec une porte pleine ou vitrée est souvent adéquate, c'est pourquoi le type de porte doit être sélectionné en fonction de la charge attendue de l'équipement plutôt que selon une seule préférence esthétique. Ce type de comparaison du débit d'air et du type de porte constitue un point de discussion pratique lorsque l'on travaille avec un fabricant d'armoires réseau murales pour finaliser une spécification pour une installation sensible à la chaleur. La température ambiante de la pièce et l'emplacement de l'armoire, comme la proximité de la lumière directe du soleil ou d'autres sources de chaleur, doivent également être pris en compte parallèlement à la configuration de la porte et du ventilateur lui-même.

Tendances de l'industrie dans tous les segments d'application

La demande d'armoires réseau murales s'est élargie au-delà de l'utilisation traditionnelle dans les bureaux d'entreprise, à mesure que de plus en plus de secteurs adoptent un stockage d'équipement structuré et fermé pour les infrastructures de réseau et de recharge. Le graphique à colonnes groupées ci-dessous présente une comparaison générale et illustrative de la croissance de la demande relative dans quatre segments d'application sur une période pluriannuelle récente, basée sur l'observation générale du secteur plutôt que sur un ensemble de données mesurées spécifiques.

Avant d’examiner le graphique, il convient de le lire comme une illustration directionnelle générale plutôt que comme une statistique précise, car les modèles de croissance varient considérablement selon la région et le segment de marché. Quatre segments sont comparés : les bureaux d'entreprise, les centres de transports publics, les locaux commerciaux et de vente au détail et les installations résidentielles, chacun étant représenté par deux colonnes regroupées représentant un indicateur de demande relative à un moment antérieur et plus récent.

Le segment des bureaux d'entreprise affiche l'indicateur de demande globale le plus élevé sur les deux périodes, ce qui est cohérent avec sa position d'application de base traditionnelle pour les armoires réseau murales, bien que sa croissance relative entre les périodes soit plus modérée que celle des trois autres segments. Les pôles de transports publics affichent l'une des augmentations relatives les plus importantes entre la période antérieure et la période récente, ce qui correspond à des investissements d'infrastructure plus larges dans la connectivité au niveau des gares, les systèmes d'information des passagers et les réseaux de surveillance qui nécessitent des boîtiers d'équipement distribués et peu encombrants. Les locaux commerciaux et de vente au détail affichent un modèle de croissance similaire, reflétant l'adoption accrue de systèmes de points de vente en réseau, de connectivité en magasin et d'équipements de sécurité qui bénéficient d'une enceinte murale compacte plutôt que d'une salle d'équipement dédiée. Le segment résidentiel part de la base la plus petite des quatre segments, mais affiche une augmentation proportionnellement significative, ce qui est cohérent avec la complexité croissante des réseaux domestiques, à mesure que de plus en plus de foyers adoptent plusieurs appareils connectés, des systèmes de maison intelligente et des configurations de bureau à domicile bénéficiant d'un câblage organisé et fermé. Dans l'ensemble, ce modèle suggère que même si les bureaux d'entreprise restent le segment d'application le plus important en termes absolus, la croissance relative la plus rapide se produit dans les segments du transport, du commerce et du résidentiel, élargissant ainsi la gamme d'environnements dans lesquels des armoires murales sont spécifiées. Cette diversification est l'une des raisons pour lesquelles les fabricants proposent de plus en plus d'options de configuration OEM et ODM, car les clients du secteur des transports, commerciaux et résidentiels ont souvent des exigences différentes en matière de style de porte, de type de serrure et d'esthétique d'armoire par rapport à une installation de bureau d'entreprise standard. Pour les entreprises desservant plusieurs segments, cette tendance souligne également la valeur d'une gamme de produits flexible qui peut être configurée pour différents scénarios plutôt qu'une seule conception d'armoire fixe.

Ce type d'approche flexible et basée sur des scénarios est au cœur de la manière dont les nouveaux fabricants positionnent leurs gammes de produits d'armoires murales. Ningbo Cixi Communication Technology Co., Ltd., créée en février 2024 et basée dans la ville de Ningbo, dans la province du Zhejiang, se concentre sur la conception, la recherche et le développement, la production et le commerce d'armoires réseau et d'armoires de chargement, offrant des solutions uniques pour l'infrastructure des équipements de communication. En tant que fabricant professionnel d'armoires réseau murales OEM et société d'armoires réseau murales ODM, l'entreprise fonctionne avec une équipe de conception interne pour prendre en charge les besoins de configuration dans les centres de données réseau, les bureaux d'entreprise, les centres de transports publics, les locaux commerciaux et les résidences personnelles, reflétant la même gamme élargie de segments d'application décrits ci-dessus. La société met l'accent sur la sécurité des produits tout en mettant l'accent sur l'intelligence et la facilité d'utilisation dans le cadre de son approche de développement de produits.

Guide de maintenance pour un fonctionnement fiable à long terme

Une inspection de routine permet à une armoire réseau murale de fonctionner de manière fiable, notamment en ce qui concerne la gestion thermique, l'intégrité de la fixation murale et l'organisation des câbles, qui peuvent tous se dégrader progressivement si rien n'est fait au fil des années de service continu.

1. Inspectez périodiquement les supports de montage mural et les fixations pour confirmer qu’ils restent sécurisés, en particulier dans les armoires contenant des charges d’équipement plus lourdes.
2. Nettoyez régulièrement les ouvertures de ventilation et les filtres du ventilateur pour éviter que l'accumulation de poussière ne restreigne le flux d'air et n'augmente la température interne.
3. Vérifiez le fonctionnement du ventilateur, le cas échéant, pour confirmer son fonctionnement continu, car un ventilateur en panne peut passer inaperçu jusqu'à ce que des problèmes liés à la température apparaissent.
4. Examinez périodiquement le routage de la gestion des câbles pour éviter un encombrement excessif, qui peut restreindre la circulation de l'air et rendre les futurs déplacements, ajouts ou modifications plus difficiles.
5. Confirmez que les serrures et les charnières des portes restent en bon état de fonctionnement pour maintenir le contrôle d'accès physique prévu.
6. Surveillez la température interne de l'armoire lorsque cela est possible, en particulier dans les armoires avec une ventilation passive limitée, pour détecter rapidement les problèmes thermiques qui se développent.

La tenue d'un journal de maintenance simple pour les armoires d'un portefeuille de sites distribués, en particulier pour les centres de transport et les déploiements commerciaux multisites, facilite la planification proactive du remplacement des ventilateurs ou du resserrage des supports avant qu'une panne n'affecte la disponibilité du réseau. Étant donné que les armoires murales sont souvent installées dans des espaces moins fréquemment visités qu'une salle de serveurs centrale, il est généralement plus efficace d'établir une routine d'inspection planifiée que de se fier uniquement aux alarmes de l'équipement pour signaler un problème en développement.
