Étapes d'installation de l'armoire réseau : un didacticiel détaillé à partir de zéro

Dans les centres de données et les environnements de bureau, armoires réseau sont des installations essentielles pour stocker et protéger les serveurs, routeurs, commutateurs et autres équipements réseau. Une armoire réseau correctement installée et configurée peut non seulement organiser et gérer efficacement les équipements, mais également améliorer la sécurité des équipements et la dissipation thermique. Pour de nombreux professionnels de l’informatique et administrateurs d’équipements, il est crucial de comprendre comment installer correctement une armoire réseau.
Cet article vous guidera tout au long du processus d'installation de l'armoire réseau, vous aidant ainsi à terminer avec succès l'installation à partir de zéro.

1. Préparation
Avant de commencer l'installation de l'armoire réseau, quelques travaux préparatoires sont nécessaires pour garantir un processus d'installation fluide :

(1) Choisir le bon type d'armoire

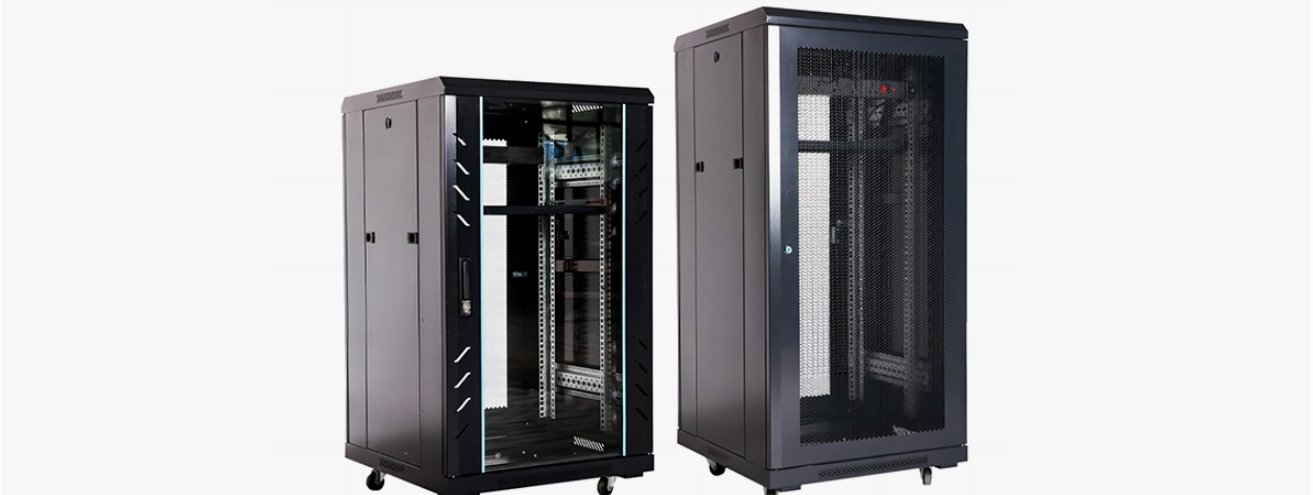

Choisir la bonne armoire réseau est crucial avant l’installation. Il existe deux principaux types d’armoires réseau que l’on trouve couramment sur le marché : les armoires sur pied et les armoires murales.

Armoires au sol : adaptées aux équipements plus grands et aux configurations réseau nécessitant plus d'espace. Ils sont généralement livrés avec des supports réglables et conviennent aux situations nécessitant une plus grande hauteur et plus d'équipements.

Armoires murales : adaptées aux petits bureaux ou aux endroits avec un espace limité, généralement utilisées pour stocker un petit nombre d'appareils, tels que de petits routeurs et commutateurs.

(2) Détermination de l'emplacement du cabinet
Lors du choix de l'emplacement de l'armoire, les facteurs suivants doivent être pris en compte :
Espace suffisant : suffisamment d'espace doit être laissé autour de l'armoire pour les futurs ajouts d'équipement ou la maintenance.
Circulation de l'air : assurer une circulation d'air suffisante autour de l'armoire pour éviter la surchauffe de l'équipement.
Accès à l'alimentation : l'armoire doit être proche d'une prise de courant pour fournir une alimentation électrique stable à l'équipement.
Répartition du poids : Lors de l'installation, tenez compte de la capacité de charge de l'armoire et de la répartition du poids de l'équipement pour éviter une pression inutile sur le sol.

(3) Outils et matériels requis
Tournevis, clé : Utilisés pour fixer l’armoire et l’équipement.
Niveau : Pour assurer la position verticale ou horizontale du meuble.
Perceuse électrique : utilisée pour percer des trous, notamment lors de l'installation d'armoires murales.
Vis de montage de l'armoire et accessoires de fixation : Préparez les vis et les accessoires en fonction du modèle d'armoire.

2. Armoire réseau Étapes d'installation
(1) Inspecter l'emballage et les composants de l'armoire
Avant de commencer l'installation, vérifiez d'abord l'emballage de l'armoire et tous les composants pour vous assurer que toutes les pièces sont complètes et pour éviter toute omission lors du processus d'installation. L'armoire se compose généralement de plusieurs parties, notamment le cadre de l'armoire, les portes, les panneaux latéraux, le panneau arrière, les racks et les pieds de support. Reportez-vous au manuel d'instructions pour confirmer la séquence d'assemblage de chaque pièce.

(2) Installation du cadre de l'armoire
L'installation du cadre de l'armoire est l'étape la plus importante de tout le processus d'installation. Selon le type d'armoire, le cadre peut être une base unique ou avoir des pieds de support. Généralement, la séquence d'assemblage du cadre est la suivante :
Tout d'abord, connectez la base aux montants, en vous assurant que chaque colonne de support est solidement fixée à la base. Des vis peuvent être utilisées pour sécuriser chaque point de connexion afin d'assurer la stabilité de l'armoire.
Utilisez un niveau à bulle pour vérifier si l'armoire est de niveau. Assurez-vous que le cadre de l'armoire est placé horizontalement sur le sol.
S'il s'agit d'une armoire au sol, les pieds de support peuvent être installés en premier, puis vérifier que le réglage des pieds de support est approprié pour assurer la stabilité de l'armoire.

(3) Installation des panneaux latéraux et du panneau arrière
Ensuite, installez les panneaux latéraux et le panneau arrière de l'armoire. Les panneaux latéraux et le panneau arrière offrent une protection supplémentaire à l'armoire et empêchent les interférences externes.
Connectez les panneaux latéraux au cadre de l'armoire. Placez d'abord un côté, en vous assurant qu'il est aligné avant de le fixer avec des vis.
Si l'armoire est équipée d'un panneau arrière, fixez le panneau arrière de la même manière, en garantissant la sécurité des points de fixation.

(4) Installation des panneaux de porte et des serrures
Les panneaux de porte d'armoire sont généralement divisés en portes avant et arrière. La porte avant est généralement transparente pour faciliter l'observation de l'équipement à l'intérieur de l'armoire, tandis que la porte arrière peut être en métal ou en verre.
Fixez les portes avant et arrière aux charnières, en vous assurant que les portes s'ouvrent et se ferment en douceur.
Si l'armoire est équipée de serrures, installez les serrures conformément aux instructions et assurez-vous que la fonction de verrouillage de la porte fonctionne correctement.

(5) Sécurisation des racks
Les racks à l'intérieur de l'armoire réseau sont généralement utilisés pour installer des serveurs, des commutateurs, des routeurs et d'autres équipements. Une attention particulière doit être accordée à la sécurité de l'installation du rack afin de garantir que l'équipement ne tremble pas pendant le fonctionnement.
Ajustez la position d'installation des racks en fonction de la hauteur et de la largeur de l'armoire. En règle générale, la position du rack peut être ajustée de haut en bas pour s'adapter à des équipements de différentes hauteurs.
Fixez le rack à l'intérieur de l'armoire avec des vis pour assurer sa stabilité.

(6) Disposition de l'équipement et des câbles
Une fois le cadre de l'armoire et les supports d'équipement installés, commencez à placer les différents appareils dans l'armoire. Disposez les équipements de manière rationnelle en fonction du type et de la taille des appareils.
Installation de l'équipement : placez les serveurs, les routeurs, les commutateurs et autres équipements dans le rack et fixez-les avec des vis. Assurez-vous que l'emplacement d'installation de l'équipement n'obstrue pas la ventilation à l'intérieur de l'armoire.
Gestion des câbles : utilisez des plateaux de gestion des câbles ou des serre-câbles pour organiser les câbles proprement et éviter les enchevêtrements. La gestion des câbles contribue non seulement à améliorer l'ordre à l'intérieur de l'armoire, mais contribue également à optimiser la dissipation thermique de l'armoire.

(7) Assurer une bonne dissipation thermique
Une fois l’équipement installé, assurez-vous que la circulation de l’air à l’intérieur de l’armoire n’est pas obstruée. Des ventilateurs supplémentaires ou un système de refroidissement dédié peuvent être installés pour garantir que l'équipement maintient une température appropriée.
Installation de ventilateurs : installez des ventilateurs en haut ou en bas de l'armoire pour améliorer la circulation de l'air.
Vérification des ouvertures de ventilation : assurez-vous que les ouvertures de ventilation de l'armoire ne sont pas bloquées par des câbles ou d'autres objets pour garantir une circulation d'air fluide.

3. Inspection et tests post-installation
(1) Vérification de la stabilité de l'armoire
Après l'installation, vérifiez d'abord la stabilité de l'armoire, en vous assurant que toutes les vis sont serrées et que l'armoire est placée de manière stable sur le sol.

(2) Test de mise sous tension de l'équipement
Connectez l'alimentation et allumez l'équipement, en vérifiant que l'équipement fonctionne correctement. Vérifiez en particulier que les périphériques réseau, les commutateurs, les routeurs, etc. démarrent correctement et se connectent au réseau.

(3) Surveillance de la température
Surveillez la température de l'équipement à l'intérieur de l'armoire pour vous assurer que le système de refroidissement fonctionne correctement. Si la température à l’intérieur de l’armoire est trop élevée, il peut être nécessaire d’améliorer la ventilation ou d’installer davantage de ventilateurs.

(4) Organisation des câbles
Vérifiez que les câbles sont bien organisés pour éviter qu'un encombrement excessif n'affecte le flux d'air. Des bandes de gestion des câbles ou des serre-câbles peuvent être utilisés pour sécuriser les câbles.
